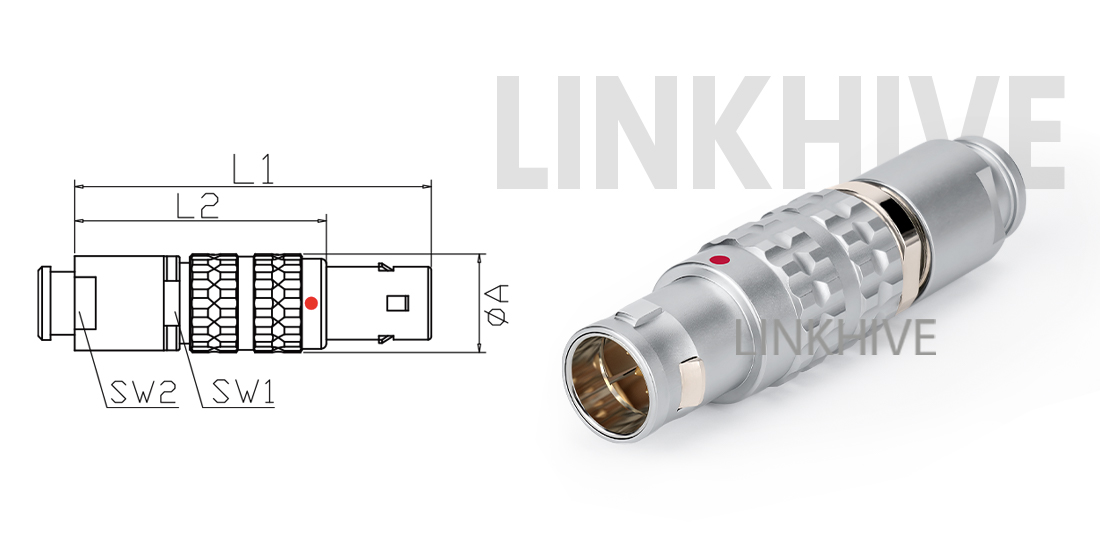

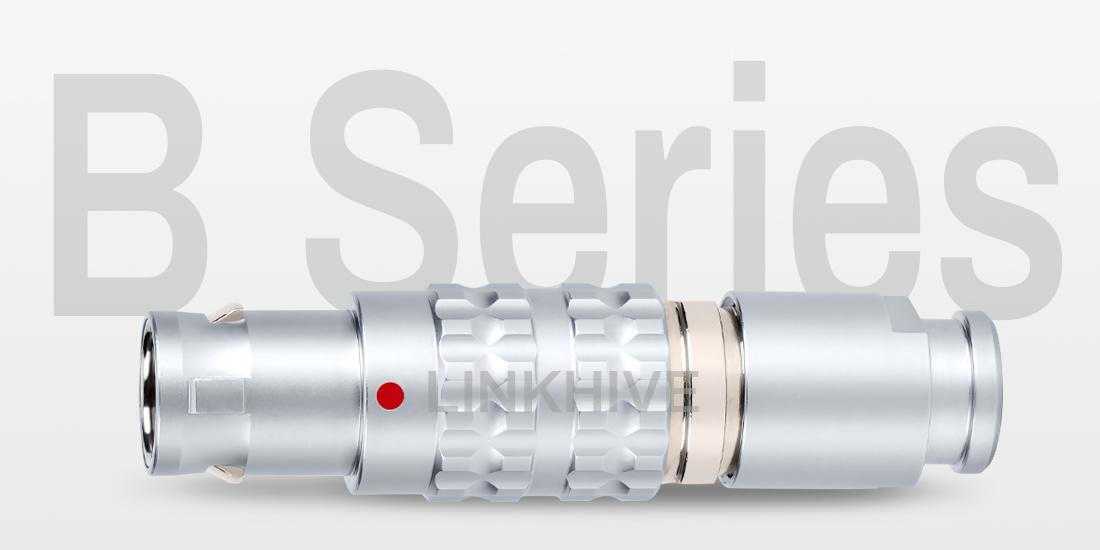

TGG-標準通用型直插頭，定位銷(G)或定位銷(A-M和R)，電纜線夾

芯數組成：

00B：2、3、4 0B：2、3、4、5、6、7、9

1B：2、3、4、5、6、7、8、10、12、14、16

2B：2、3、4、5、6、7、8、10、12、14、16、18、19、26、32

3B：2、3、4、5、6、7、8、10、12、14、16、18、20、22、24、26、30、32

4B：4、6、7、10、12、16、20、24、30、40、48

主要特點：

1、安全的推拉自鎖系統；

2、IP50/IP68；

3、多芯類型2-47芯；

 4、焊接和印刷線路板針芯（直式和彎腳式）；

5、高密度安裝，節省空間；

 6、多種鍵位選擇，避免相似連接器之間的混插；

7、360度屏蔽提供全方位的EMC防護（抗電磁干擾）；

8、定位銷系統（G為標準的定位銷）用于連接器對位。

 零件組成：

1、外殼采用銅合金加工，表面鍍鉻或者鍍鎳，特殊要求可以采用不銹鋼；

2、插針插孔采用銅合金加工，表面鍍金；

3、絕緣體采用耐高溫、具有良好絕緣性能的工程塑料注塑成型；

 4、護套采用軟性工程塑料注塑成型，能很好的保護電纜；

5、防水密封圈采用耐磨的橡膠成型。

 技術參數概況：

環境溫度：-55℃-+250℃

工作電流：1.5-35A（主要和接觸件截面積相關）

工作電壓：DC/200—2.7KV，AC/150—2KV（主要和接觸件之間的距離相關）

測試電壓：DC/600—5KV，AC/1.5—4.5KV（主要和接觸件之間的距離相關）

接觸電阻：2.5-10mΩ

絕緣電阻：≥1000 Ω

機械壽命：≥5000次（連接與分離）

 產品主要應用于： 通訊、電子、檢測與測量、機械設備、醫療器械及儀器儀表等行業； 特別適用于需頻繁連接分離、需屏蔽的儀器儀表及設備上的電連接。
